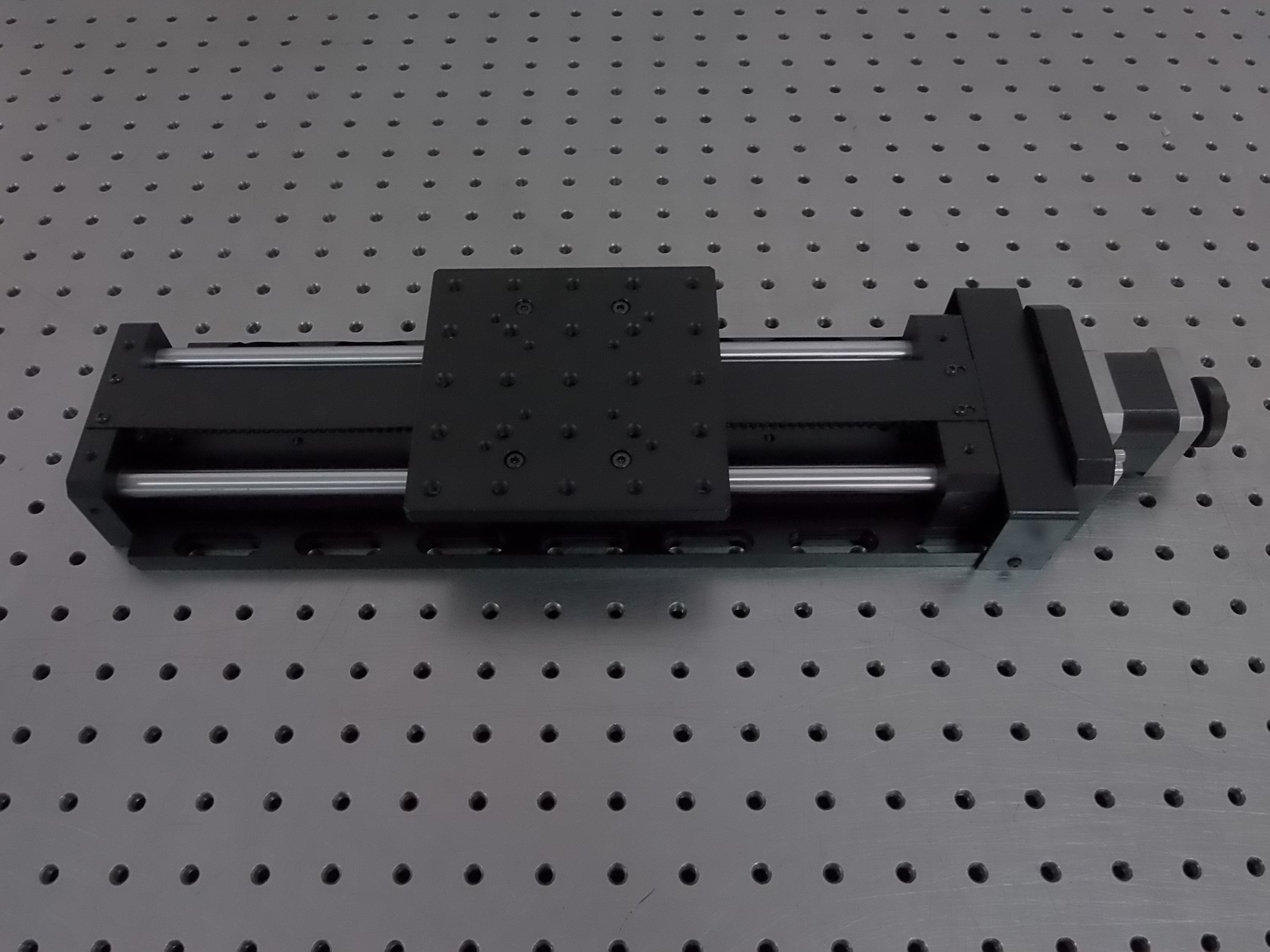

精密型电动平移台(圆导轨):ZP120-(50-300)

标配步进电机和RS232接口,公司自主研发的ZK系列运动控制器可对其实现自动化控制,进口精密滚珠螺杆驱动,重复定位精度和绝对定位精度好,轴向间隙小,寿命长,防松和防轴窜结构,有效防止螺杆松动,轴向窜动,有效保证重复定位精度和绝对定位精度,特别适合高速往复使用,导轨采用精密线性轴承导轨承载较小,适合单轴科学试验使用,……
精密型电动平移台(圆导轨):ZP120-(50-300)

□产品特性:

■标配步进电机和RS232接口,公司自主研发的ZD-KZ系列运动控制器可对其实现自动化控制

■进口精密滚珠螺杆驱动,重复定位精度和绝对定位精度好,轴向间隙小,寿命长

■防松和防轴窜结构,有效防止螺杆松动,轴向窜动,有效保证重复定位精度和绝对定位精度,特别适合高速往复使用

■导轨采用精密线性轴承导轨(两端支撑,中间悬空),承载较小,适合单轴科学试验使用,垂直使用效果好

■合理的导轨调整固定方式大大提高了导轨的安装精度,有效保证运动的直线度和平行度,运动舒适度

■步进电机和滚珠螺杆通过进口高品质弹性联轴节连接,消偏性能好,大大降低了偏心扰动且噪音小

■配有手轮,方便调试

■两端装有零位和限位开关,方便准确定位和保护产品

■底座有标准孔距的螺纹孔和通孔,方便安装固定

■可换装伺服电机,光栅尺做闭环控制,实现高速重载

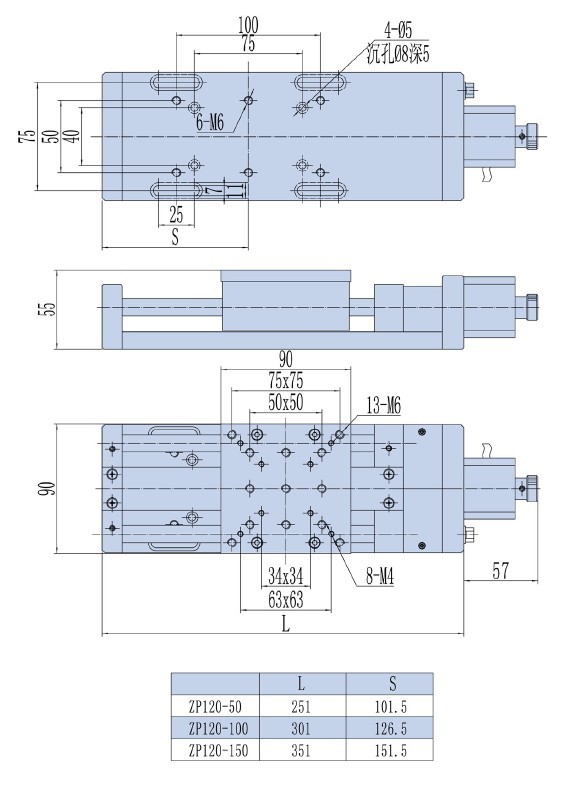

产  品  型  号

ZP120-50

ZP120-100

ZP120-150

ZP120-200

ZP120-300

行程

50 mm

100 mm

150 mm

200 mm

300 mm

台面尺寸

90×90mm

90×90mm

90×90mm

120×120mm

120×120mm

螺杆规格

精密滚珠螺杆(直径12mm导程4 mm)-台湾上银(HIWIN)

导轨

精密线性轴承导轨

步进电机(1.8°)

日本信浓42步进电机(SHINANO)

主体材料

铝合金

表面处理

阳极氧化发黑

台面承载

15kg

15kg

10kg

7 kg

5kg

重量

2.75kg

3kg

3.23kg

3.8kg

4.8kg

分辨率

20μ(无细分)
1μ(20细分)

最大速度

20mm/sec

重复定位精度

绝对定位精度

10μ

直线度

运动平行度

10µ

15µ

20µ

25µ

30µ

俯仰

25″

50″

50″

60″

60″

偏摆

20″

25″

25″

30″

30″

回程间隙

丢步

可加装失电制动功能(Z)

可加装光栅尺(G)

可换装伺服电机(D)

可加装防尘罩(F)

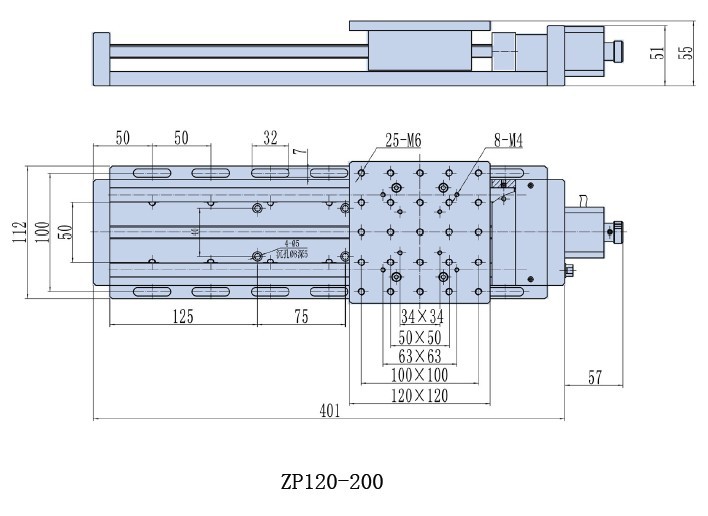

ZP120-200

组合应用(二维)



组合应用(三维)
