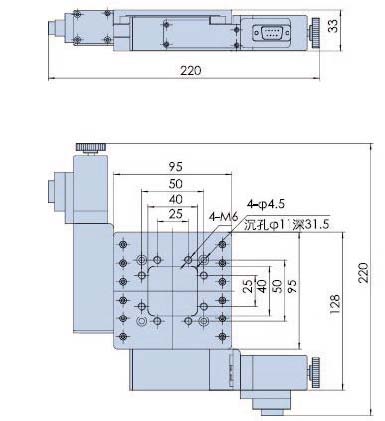

精密型电动整体平移台: ZT200-15X15

双轴整体式设计,结构紧凑,并且两轴正交精度高,进口高品质滚珠螺杆驱动,重复定位精度高,驱动力大,导轨采用精密交叉滚柱配合精磨V形导轨,运动舒适,精度高,承载大。

精密型电动整体平移台: ZT200-15×15



产品型号

ZT200-15×15







X,Y轴行程

15 mm

台面尺寸

90×90mm

螺杆规格

高研丝杆副(导程1 mm)

导轨

交叉滚柱导轨

步进电机(1.8°)

28STH51H-0674B

主体材料

铝合金

表面处理

阳极氧化发黑

台面承载

10 kg

重量

3.2kg









分辨率

2.5μ(无细分)0.125μ(20细分)

最大速度

6mm/sec

重复定位精度

1.5μ

绝对定位精度

直线度

运动平行度

15µ

俯仰

50″

偏摆

25″

回程间隙

丢步

可加装光栅尺(G)

可换装伺服电机(D)
