精密光学平台:HB01

内芯采用蜂窝支撑,合理的硬重比提供优良的抗振性能,精磨加工不锈钢台面,平面度高,台面有标准螺纹孔,公司提供多种台面尺寸,多种厚度的光学平台,供光学试验,检测等领域使用的基础平台,对环境温度敏感性小,刚性好,隔震性能好,标准孔距可将公司几乎所有产品通过连接固定其平台之上,搭建复杂的光路系统,实为精密量测,试验……
精密光学平台:HB01

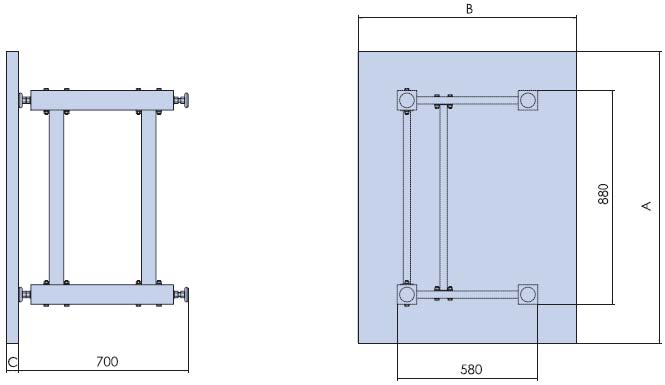

型号

台面尺寸(mm)(AxB)

厚度(mm)(C)

孔距(mm)

孔径

平面度(mm)

重量(kg)

HB01-300x300

300x300

50

25x25

M6

0.8

10

HB01-300x600

300x600

50

25x25

M6

1.0

20

HB01-300x900

300x900

50

25x25

M6

1.1

30

HB01-300x1200

300x1200

50

25x25

M6

1.3

40

HB01-600x600

600x600

50

25x25

M6

1.2

40

HB01-600x900

600x900

50

25x25

M6

1.4

60

HB01-600x1200

600x1200

50

25x25

M6

1.5

80

HB01-900x900

900x900

50

25x25

M6

1.4

90

HB01-900x1200

900x1200

50

25x25

M6

1.6

120

HB01-900x2000

900x2000

50

25x25

M6

1.6

125

HB01-1200x1200

1200x1200

50

25x25

M6

1.6

130

■特点:
■铁磁不锈钢台面,特殊的加工工艺保证更高的平面度,散光效果好,不刺眼
可吸磁,配合磁力底座的使用可以在任意位置固定器件
■表面阵列M6螺纹孔,孔距25mm,方便安装固定器件
■双层结构,内芯采用蜂窝支撑,增加刚性,减少重量,抗振性好
■平台不平度:0.8-1.6mm/m2
■平台粗糙度:0.02-0.05 mm/m2
■固有频率:0.88-1.0Hz
■振幅小于1μm
■水平精度:0.04mm/ m2
■工作压力:0.2-0.5(Mpa)
