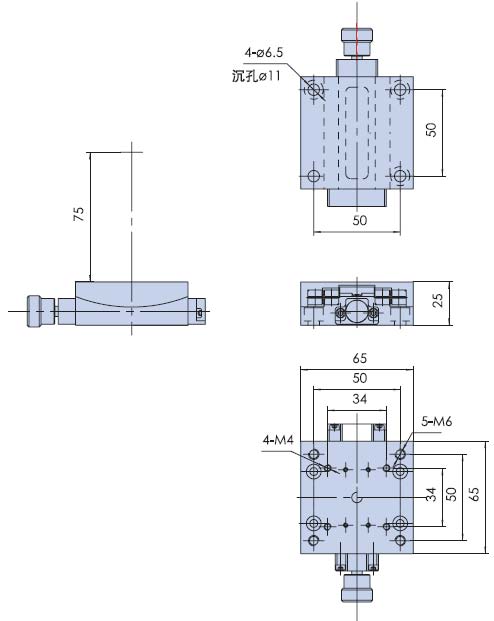

精密型手动角位台: SJ110-10

台面尺寸65mmX65mm,调节角度范围±10°,产品提供小角度旋转调节,采用精研可调燕尾导轨,精度高,承载大,蜗轮副驱动,运动舒适,精密可靠,台面运行平稳,偏摆和倾斜较小,成对设计,叠加后旋转中心为同一点,可进行正交双轴同心旋转调整,手轮锁紧,安全可靠,台面水平放置,具有标准连接孔,可以和其它系列产品组成多维调整架
精密型手动角位台:SJ110-10

■特点:
■产品提供小角度旋转调节

■采用精磨V型导轨+滚珠导轨,精度更高,承载大

■蜗轮副驱动,运动舒适,精密可靠

■台面运行平稳,偏摆和倾斜很小

■成对设计,叠加后旋转中心为同一点,可进行正交双轴同心旋转调整

■手轮锁紧,安全可靠
■台面水平放置,具有标准连接孔,可以和其它系列产品组成多维调整架

型号

SJ110-10

台面尺寸

65mm×65mm

角度范围

±10°

回转中心高

75 mm

回转中心偏差

φ0.05 mm

驱动方式

蜗轮蜗杆驱动

导轨形式

V型导轨+滚珠

驱动位置

中央驱动

最小刻度

最小读数

6′

最小调整量

(参考)3″/10细分时

偏摆

80″

倾斜

60″

承载

10kg

自重

0.52kg

材料

铝合金

表面处理

阳极氧化
