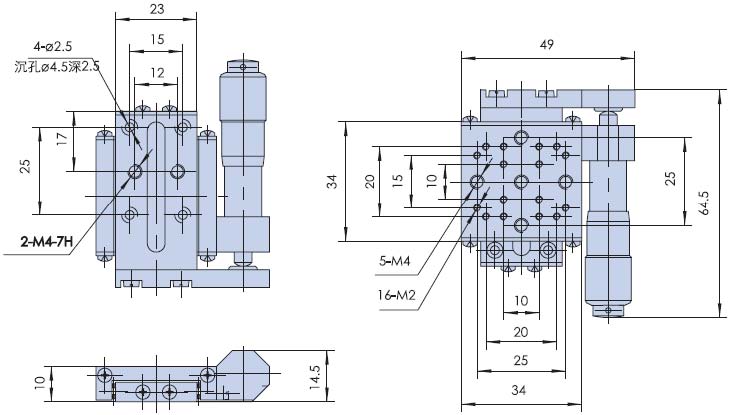

精密型手动平移台: SP110-13-34C

行程13mm,台面尺寸34mmX34mm,导轨为线性滚珠走精磨钢棒,承载较轻,精密加工的基座和台面,使台子的运行直线度,偏摆,俯仰,运动平行度在一定精度范围内,位移调整采用微分头驱动,微小调整量保证台面的微量进给,微分头在平移台侧面放置,结构更加紧凑,采用弹簧复位,消除轴向间隙。
精密型手动平移台:SP110-13-34C

■特点:
■导轨为线性滚珠走精磨钢棒,承载较轻

■精密加工的基座和台面,使台子的运行直线度,偏摆,俯仰,运动平行度在一定精度范围内

■位移调整采用测微头驱动

■测微头在平移台侧向放置,结构更加紧凑

■采用弹簧复位,消除轴向间隙
■台面和底座分布标准孔距的安装孔,方便安装和组合
■可与其它系列位移台组成多维调整架

型号

SP110-13-34C

台面尺寸

34mm×34mm

驱动方式

测微头

驱动位置

侧向驱动

行程

13mm

最小刻度

10μ

精度

最小调整量

导轨形式

线性滚珠走精磨钢棒

承载

2kg

直线度

20μ

偏摆

80″

俯仰

60″

台面平行度

30μ

运动平行度

30μ

自重

0.07kg

材料

硬铝

表面处理

阳极氧化染黑
