精密型手动平移台:SP110-25-65

行程25mm,台面尺寸65mmX65mm,导轨为线性滚珠走精磨钢棒,承载较轻,精密加工的基座和台面,使台子的运行直线度,偏摆,俯仰,运动平行度在一定精度范围内,位移调整采用微分头驱动,微小调整量保证台面的微量进给,微分头在平移台中央放置,便于调节,采用弹簧复位,消除轴向间隙。
精密型手动平移台:SP110-25-65

■特点:
■导轨为线性滚珠走精磨钢棒,承载较轻

■精密加工的基座和台面,使台子的运行直线度,偏摆,俯仰,运动平行度在一定精度范围内
■位移调整采用测微头驱动

■微小调整量保证台面的微量进给

■测微头在平移台中心放置,操作方便
■采用弹簧复位,消除轴向间隙

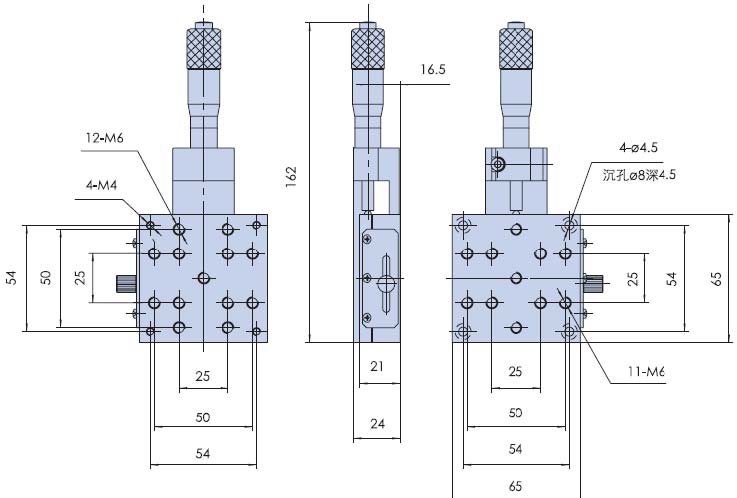

■台面和底座分布标准孔距的安装孔,方便安装和组合
■可与其它系列位移台组成多维调整架

 普通型

型号

SP110-25-65

台面尺寸

65mm×65mm

驱动方式

测微头

驱动位置

中央驱动

行程

25mm

最小调整量

导轨形式

 线性滚珠走精磨钢棒

承载

8kg

直线度

20μ

偏摆

80″

俯仰

60″

台面平行度

30μ

运动平行度

30μ

自重

0.4kg

材料

硬铝

表面处理

阳极氧化染黑
