精密型手动平移台:SP140-50

导轨为燕尾副,承载大;位移调整采用斜齿轮尺条,驱动力大;两侧大手轮,转动灵活轻巧,手轮可根据用户需求加长;游标读数,调整定量;台面和底座分布标准孔距的安装孔,方便安装和组合;可组成多维调整架或和其它系列产品组成多维调整
精密型手动平移台:SP140-50

■特点:
■导轨为燕尾副,承载大
■位移调整采用斜齿轮尺条,驱动力大
■两侧大手轮,转动灵活轻巧,手轮可根据用户需求加长
■游标读数,调整定量
■台面和底座分布标准孔距的安装孔,方便安装和组合
■可组成多维调整架或和其它系列产品组成多维调整

型号

SP140-50

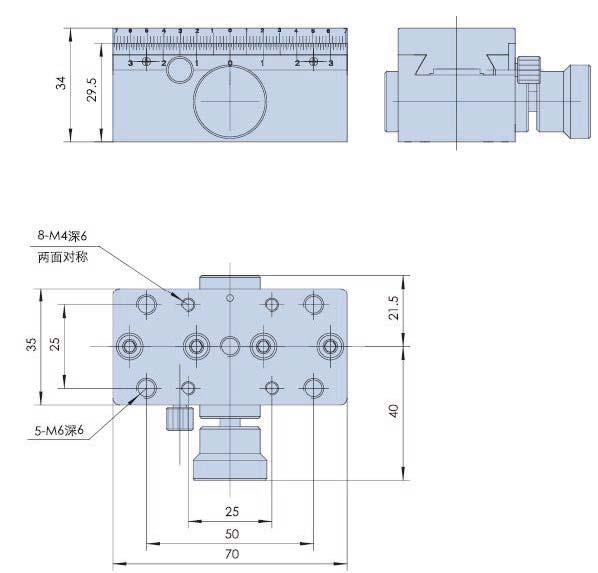

台面尺寸

70mm×35mm

驱动方式

斜齿轮尺条

驱动位置

中央驱动

行程

50mm

最小刻度

0.02

最小调整量

10μ

导轨形式

精研燕尾副

承载

20kg

直线度

30μ

台面平行度

50μ

运动平行度

40μ

自重

0.75kg

材料

硬铝

表面处理

阳极氧化染黑
