精密型手动平移台:SP140-75

行程75mm,台面尺寸110mmX65mm,导轨为燕尾副,承载大,位移调整采用斜齿轮齿条,驱动力大,两侧大手轮,转动灵活轻巧,手轮可根据用户需求加长,游标读数,调整定量,台面和底座分布标准孔距的安装孔,方便安装和组合,可组成多维调整架或和其它系列产品组成多维调整。
精密型手动平移台:SP140-75

■特点:
■导轨为燕尾副,承载大
■位移调整采用斜齿轮尺条,驱动力大

■两侧大手轮,转动灵活轻巧,手轮可根据用户需求加长

■游标读数,调整定量

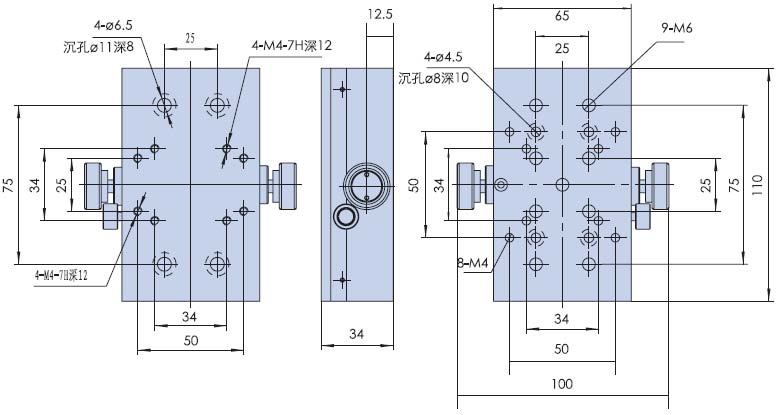

■台面和底座分布标准孔距的安装孔,方便安装和组合
■可组成多维调整架或和其它系列产品组成多维调整

普通型

型号

SP140-75

台面尺寸

110mm×65mm

驱动方式

斜齿轮尺条

驱动位置

中央驱动

行程

75mm

最小刻度

0.02

最小调整量

10μ

导轨形式

精研燕尾副

承载

20kg

直线度

30μ

台面平行度

50μ

运动平行度

40μ

自重

0.85kg

材料

硬铝

表面处理

阳极氧化染黑
