高精度型手动平移台:SP120-25-53H

行程25mm,台面尺寸为53mmX53mm,采用高精度交叉滚柱导轨,精度高,承载较大,寿命长。精密加工的基座和台面,使台子的运行直线度,偏摆,俯仰,运动平行度在一定精度范围内。位移调整采用测微头或差动式测微头,微小分辨率保证台面的微量进给。测微头在平移台中央放置,操作方便,采用弹簧复位,消除轴向间隙,台面和底座分布标准……
高精度型手动平移台:SP120-25-53H

■特点:

■采用高精度交叉滚柱导轨,精度高,承载较大,寿命长

■精密加工的基座和台面,使平移台的运行直线度、偏摆、俯仰以及运动平行度在一定精度范围内

■位移调整采用测微头或差动式测微头

■微小分辨率保证台面的微量进给

■测微头在平移台中心放置,操作方便

■采用弹簧复位,消除轴向间隙

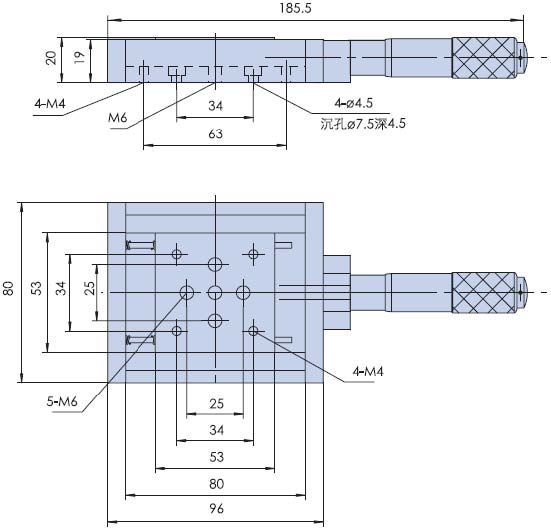

■台面和底座分布标准孔距的安装孔,方便安装和组合

■可与其它系列位移台组成多维调整架

精密型

型号

SP120-25-53H

台面尺寸

53mm×53mm

驱动方式

测微头/差动测微头

驱动位置

中央驱动

行程

25mm

最小刻度

10μ/0.5μ

精度

3μ/1.5μ

最小调整量

2μ/0.1μ

导轨形式

 交叉滚柱导轨

承载

15kg

直线度

偏摆

25″

俯仰

20″

台面平行度

25μ

运动平行度

10μ

自重

0.52kg

材料

硬铝

表面处理

阳极氧化染黑
