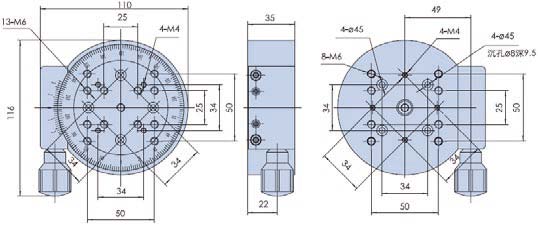

精密型手动旋转台: SX110-100

台面直径φ100mm,台面可以360°旋转调整,台面360°刻划,方便读数,精密轴系设计,轴系间隙可调, 稳定性好,精加工蜗轮蜗杆传动,减速比大,精度高,大承载,消空回结构保证蜗轮蜗杆充分啮合,减小台子运动空回,上下部均有标准孔距的连接孔,方便与其它位移台连接,组成多维移动台.
精密型手动旋转台:SX110-100

■特点:
■台面可以360°旋转调整
■台面360°刻划,方便读数

■精密轴系设计,轴系间隙可调,稳定性好

■精加工蜗轮蜗杆传动,减速比大,精度高,大承载

■消空回结构保证蜗轮蜗杆充分啮合,减小台子运动空回
■上下部均有标准孔距的连接孔,方便与其它位移台连接,组

  成多维移动台

型号

SX110-100

台面直径

φ100mm

驱动方式

蜗轮蜗杆驱动

调整范围

360°

最小刻划

最小读数

12′

最小调整量

36″(参考)

承载

15kg

台面端跳

30μ

偏心

15μ

台面平行度

30μ

自重

0.8kg

材料

硬铝

表面处理

阳极氧化染黑
