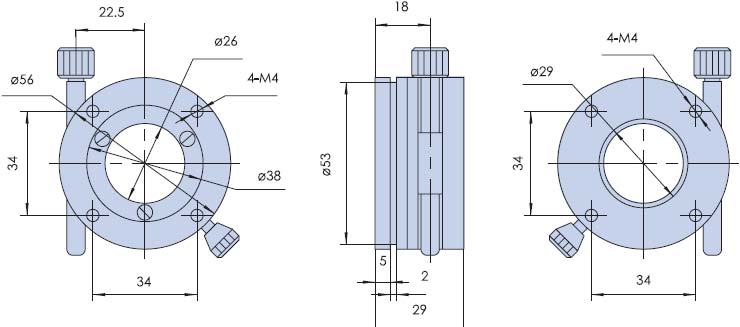

精密型手动旋转台: SX120-56

台面直径φ56mm,台面可以360°旋转粗调,可以进行±3°的微细调整,微调采用细牙螺杆驱动,弹簧复位,分辨率高,无空回,精密轴系设计,轴系间隙可调, 稳定性好,圆周360°刻划,方便读数,中心孔径,方便通光或安装连接其它产品,上下部均有标准孔距的连接孔,方便与其它位移台连接,组成多维移动台。
精密型手动旋转台:SX120-56

■特点:
■台面可以360°旋转粗调

■可以进行±3°的微细调整,微调采用细牙螺杆驱动,弹簧

复位,分辨率高,无空回
■精密轴系设计,轴系间隙可调,稳定性好
■圆周360°刻划,方便读数
■中心孔径,方便通光或安装连接其它产品
■上下部均有标准孔距的连接孔,方便与其它位移台连接,组

成多维移动台

型号

SX120-56

台面直径

φ56mm

驱动方式

微调螺纹副

调整范围

粗调360°  细调±3°

最小刻划

最小读数

0.2°

最小调整量

10″(参考)

承载

2kg

中心孔径

φ26

台面端跳

60μ

偏心

30μ

台面平行度

60μ

自重

0.15kg

材料

硬铝

表面处理

阳极氧化染黑
