精密型手动旋转台: SX120-82

台面直径φ82mm,台面可以360°旋转粗调,可以进行±10°的微细调整, 超细牙螺杆驱动,弹簧复位,分辨率高,无空回,精密轴系设计,轴系间隙可调, 稳定性好,圆周360°刻划,方便读数,上下部均有标准孔距的连接孔,方便与其它位移台连接,组成多维移动台.
精密型手动旋转台:SX120-82

■特点:
■台面可以360°旋转粗调
■可以进行±10°的微细调整,微调采用细牙螺杆驱动,弹簧复位,分辨率高,无空回
■精密轴系设计,轴系间隙可调,稳定性好
■圆周360°刻划,方便读数

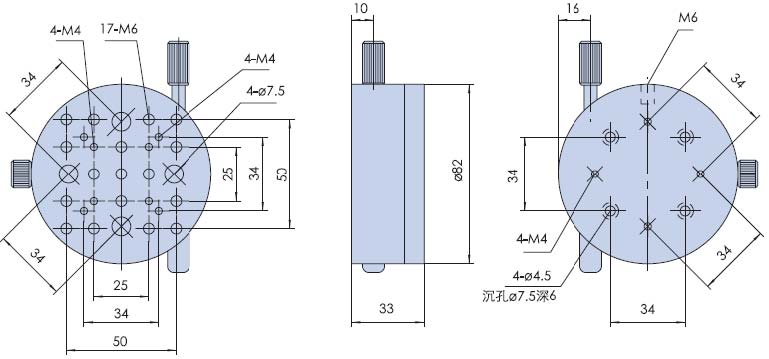

■上下部均有标准孔距的连接孔,方便与其它位移台连接,组成多维移动台

型号

SX120-82

台面直径

φ82mm

驱动方式

微调螺纹副

调整范围

粗调360°  细调±10°

最小刻划

最小读数

2′

最小调整量

15″(参考)

承载

5kg

台面端跳

60μ

偏心

30μ

台面平行度

60μ

自重

0.5kg

材料

硬铝

表面处理

阳极氧化染黑
