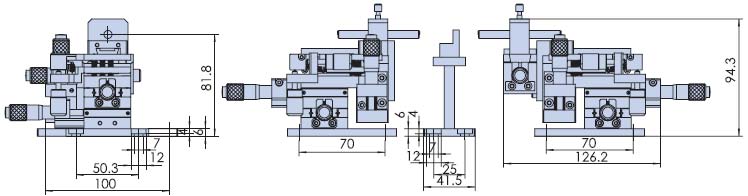

精密光纤调整架:TZ606(L)

采用温度稳定性极佳的不锈钢材料,刚性结构设计,避免震动干扰和漂移,可作六维光纤耦合对准调整,分左右手对称使用,结构紧筹,外形美观,燕尾座可与公司提供的光纤夹持器,光纤固定基座配套使用.前端提供两维调整,加准直物镜,将光束准直,后端六维光纤调整架对光纤进行精细调整对准,将光束充分耦合于光纤中。
精密光纤调整架:TZ606(L)

■特点:
■采用温度稳定性极佳的不锈钢材料,抑制漂移
■刚性结构设计,避免震动干扰
■结构紧凑,外形小巧
■左右手成对设计

■前端提供X、Y、Z三维调整,加准直物镜,将光束准直
■配有燕尾座,可固定光学器件安装座

■配有光纤固定安装座

■提供X、Y轴平移调整和Z轴竖直方向调整以及绕X

轴的旋转调整和绕Y、Z轴的倾斜调整

型号

TZ606(L)

X轴向调整量

12mm

Y轴向调整量

12mm

Z轴向调整量

6mm

绕Y轴倾斜调整量

±5°

绕Z轴倾斜调整量

±5°

绕X轴旋转调整量

±10°

绕X轴旋转调整分辨率

6″

偏摆

<100μrad

光路中心高

79mm

承重

2.3kg
