光束转折器:ZZQ302-(50-60)

光束折转架可将光束改变方向或高度,可夹持多种直径的反光镜及棱镜,适应不同直径的光束,镜座可360°旋转,并可±4°倾斜调整,调整机构采用M6x0.25mm超细螺杆驱动,碟形弹簧复位,精度高,稳定性特佳,支杆采用标准直径不锈钢,安装方便,美观适用,装卡大直径的镜片。
光束转折器:ZZQ302-(50-60)

■特点:
■WN03BS系列光束折转器可将光束改变方向或高度,可夹持多种直径的反光镜及棱镜
■适应不同直径的光束,镜座可360°旋转,并可±4°倾斜调整
■调整机构采用M6x0.25mm超细螺杆驱动,碟形弹簧复位,精度高,稳定性特佳
■支杆采用标准直径不锈钢,安装方便,美观适用
■可装卡大直径的镜片

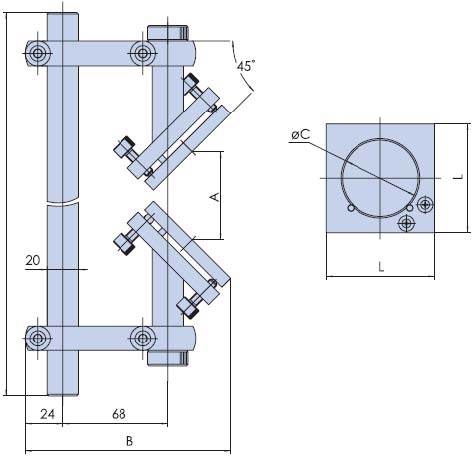

产品型号

ZZQ302-(50-60)

A

50-180 mm

57-180 mm

B

132 mm

137 mm

C(镜片直径)

50 mm

60 mm

H

324 mm

334 mm

L

70 mm

80 mm

光束提升高度

180 mm

倾斜调整角度

±4°

自重

1 kg
