旋转杆架:GJ05-(50-102)

可使接杆绕杆轴360°旋转而不改变其它位置参数,旋转部与固定部通过精密轴承连接,转动舒适,精度高。属于中间连接件,上端与公司接杆标配,下端与公司底板或底座标配,旋转杆架有不同高度系列产品可供用户选择,加方便用户使用,也可与公司平移台,角位台,升降台,旋转台直接连接使用,或者是直接与光学平板,光学平台直接连接使用……
旋转杆架: GJ05-(50-102)

产品型号

GJ50-50

特点:
■可使支撑杆绕杆轴360°旋转而不改变其它位置参数
■旋转部分与固定部分通过精密轴承连接,转动舒适,精度高
■中心12mm圆孔,配合系列支撑杆使用
■中心孔有精加工V形长槽,在调整支撑杆高度时不产生其它位置变化,并且锁紧牢固
■⊕弹性钢珠设计,在不锁紧时亦可将支撑杆固定在V形槽中
■⊕支撑杆和旋转部分均可牢固锁紧
■底部M6螺纹孔方便与其它光具座连接

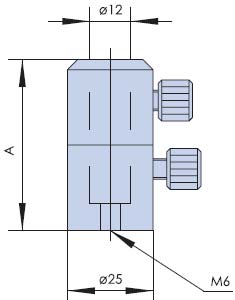

中心孔直径

12 mm

A

50 mm

自重

0.05 kg



旋转杆架: GJ05-50

旋转杆架: GJ05-76

旋转杆架: GJ05-102
