反射分光镜架(单开):FG206-(15-50)

M6x0.25细牙螺杆调整(配铜螺母),可装卡不同直径的镜片,碟形弹簧复位,复位力可调,从零到刚性,开放式结构,装卡快捷,通光口径大,三点聚四氟乙烯支撑,保护镜片,两个方向安装孔,适合不同光路方向。
反射分光镜架(单开):FG206-(15-50)

■特点:
■M6x0.25细牙螺杆调整,特殊铜螺母,可以轴向锁紧螺杆,防止震动松动
■碟形弹簧复位,复位力可调,从零到刚性
■微动板设计缺口,方便准直
■镜筒装卡镜片,可以装好镜片后再固定到调整架上
■聚四氟乙烯垫片,保护镜片
■两个方向安装孔,适合不同光路方向

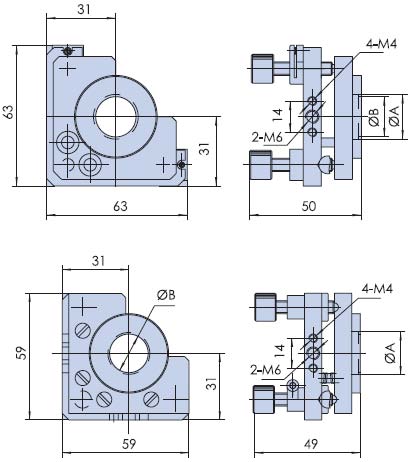

产品型号

FG206-20

FG206-25.4

FG206-30

A

20 mm

25.4 mm

30 mm

B

18 mm

23 mm

28 mm

自重

0.09 kg

0.1 kg

0.1 kg



产品型号

FG206-25.4

FG206-40

FG206-59

FG206-76

A

53

59

72

96

B

36.5

36

37

53

C

28

25.5

37

49

D (镜片直径)

25.4

40

59

76

E

25.4

38

49

74

F

24

22

24

24

G

φ4.5

---

M6

M6

Weight

0.1kg

0.15kg

0.15kg

0.15kg
