反射分光镜架(不开):FG210-(15-50)

M6x0.25细牙螺杆调整,特殊铜螺母,可以径向锁紧螺杆,防止震动松动,锁紧过程中螺杆不移位,碟形弹簧复位,复位力可调,从零到刚性,微动板设计缺口,方便准直,镜筒装卡镜片,可以装好镜片后再固定到调整架上,聚四氟乙烯垫片,保护镜片,两个方向安装孔,适合不同光路方向。
反射分光镜架(压圈):FG210-(15-50)

■特点:
■M6x0.25细牙螺杆调整,特殊铜螺母,可以径向锁紧螺杆,防止震动松动,锁紧过程中螺杆不移位
■碟形弹簧复位,复位力可调,从零到刚性
■微动板设计缺口,方便准直
■镜筒装卡镜片,可以装好镜片后再固定到调整架上
■聚四氟乙烯垫片,保护镜片
■⊕两个方向安装孔,适合不同光路方向

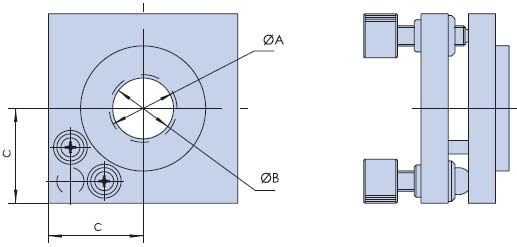

品型号

FG210-15

FG210-20

FG210-25

FG210-30

FG210-50

FG210-60

FG210-76

A

15mm

20 mm

25 mm

30 mm

50 mm

60 mm

76 mm

B

13 mm

18 mm

23 mm

28 mm

47 mm

57 mm

73 mm

C

28 mm

28 mm

28 mm

28 mm

37.5 mm

45 mm

50 mm

自重

0.11kg

0.11kg

0.11kg

0.15 kg

0.16 kg

0.17 kg

0.19 kg
